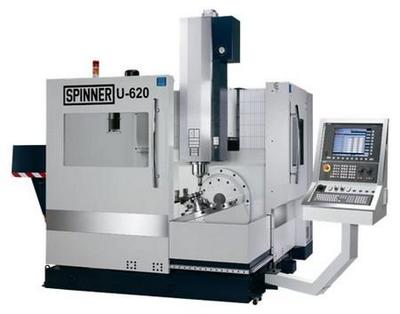

U - высокотехнологичные вертикальные обрабатывающие центры


Серия  U – высокотехнологичные вертикальные обрабатывающие центры для 3-х, 4-х или 5-и осевой обработки, компактная жёсткая конструкция станка, большая рабочая зона, шпиндель до 20 000 об/мин, эффективная высокоскоростная обработка.

  • U3  - 3-х осевая версия с неподвижным столом;
  • U4  - 4-х осевая версия с большим поворотным столом D=560 мм (4-я ось);
  • U5 -  5-ти осевая версия с поворотным/наклоняемым столом (4-я и 5-я оси);
  • Комбинированная версия – 4/5 осей и неподвижный стол при Х = 1520 мм;
  • Ход по оси X 620 или 1520 мм;
  • Система Siemens 840D-Solution Line с новым Shop-Mill 7.x или Heidenhain TNC620 с самыми современными цифровыми приводами;
  • Удобный доступ оператора к рабочей зоне через двойные двери;
  • Стандартно 32/55 позиции инструмента с высокоскоростной  двухрычажной системой смены инструмента;
  • Небольшая занимаемая площадь в цеху;
  • Широкие закалённые и отшлифованные направляющие скольжения для обеспечения высоких характеристик резания и качественной обработки, очень хорошая защита направляющих;
  • Высокоскоростные шпиндели 12 000/15 000/20 000 об/мин с SK40/HSK63;
  • Идеален для высокоскоростной обработки и изготовления пресс-форм;



Технические характеристики:

МОДЕЛЬ U3-620 U3-1520 U4-620 U4-1520 U5-620 U5-1520
Ход по оси  X, мм 620 1520 620 1520 620 1520
Ход по оси Y, мм 520
Ход по оси  Z, мм 460
Быстрое перемещение по осям  X, Y, Z, м/мин 48/48/48

Размер стола, мм

Неподвижный стол
920x540mm

Неподвижный стол
1920x540mm

ЧПУ - Поворотный стол
Ø = 560mm

2-осевой  ЧПУ-Поворотно-наклонный стол
Ø = 720mm X 540mm
Ø = 720mm X 600mm



+ Неподвижный стол
920x540mm (опция)



+ Неподвижный стол
920x540mm (опция)

ШПИНДЕЛЬ
Максимальная скорость вращения шпинделя,  об/мин 12.000 (Опция: 15.000 SK40 – 20.000 HSK63)
Мощность Siemens S6(40%)/S1,  [HSK - опция], кВт

12.000: 11 / 7,5; 15.000: 11 / 7,5 (S6-40%/S1)
[20.000: 29 / 25 (S6-60%/S1)]

Максимальный момент Siemens S6(40%)/S1, [HSK - опция], Нм

12.000: 70 / 48; 15.000: 70 / 48 (S6-40%/S1)
[20.000: 99 / 83 (S6-60%/S1)]

Мощность Heidenhain S6(40%)/S1,  [HSK - опция], кВт

12.000: 11 / 10; 15.000: 11 / 7,5 (S6-40%/S1)
[20.000: 29 / 25 (S6-60%/S1)]

Максимальный момент Heidenhain  S6(40%)/S1, [HSK - опция], Нм

12.000: 70 / 48; 15.000: 70 / 48 (S6-40%/S1)
[20.000: 99 / 83 (S6-60%/S1)]

ПОВОРОТНЫЙ СТОЛ
Диаметр центрального отверстия, мм   Ø50H7 x 30
Передаточное отношение 1 : 120
Повторяемость, мм 0,001
Скорость поворота, об/мин 25 (Motor 3000)
Максимальная  нагрузка на стол, кг 500 400 300
УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА
Число инструментов 32
Двухрычажная  система смены инструмента Стандарт
Максимальный диаметр инструмента, мм 76 / 127
Максимальный вес инструмента, кг 7
Максимальная длина инструмента, мм 290
ОБЩИЕ ДАННЫЕ
Масса, кг 6500   6650   6800
Занимаемая площадь (ДхШ), м 2343х2005 3132х3720 2343х2005 3132х3720 2343х2005 3132х3720
