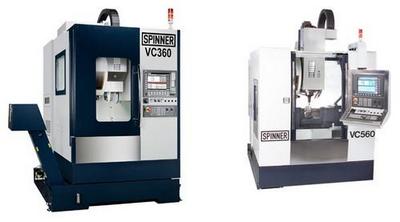

Серия VC – высокотехнологичные вертикальные обрабатывающие центры для высокодинамичной обработки, литая станина и жёсткая конструкция станка, перемещения по осям X-Y-Z до 1460х660х500 мм, шпиндель до 20 000 об/мин, расширение до 5-и осей, идеален для высокоскоростной обработки при изготовлении пресс-форм.
- Система ЧПУ Fanuc 21iMB или Siemens 840D-Solution Line с самыми современными цифровыми приводами;
- Возможность расширения до 5-и осей;
- Диалоговое программирование в базовой комплектации станка для быстрой переналадки станка при изготовлении не больших партий деталей;
- Высокоэффективное программное обеспечение для изготовления пресс-форм;
- Полностью литая станина с неподвижной колонной;
- Направляющие с весовой оптимизацией для высоких скоростей и ускорений;
- Высокоскоростные шпиндели (12 000 /15 000 об/мин) с безременным « прямым приводом»;
- Мотор - шпиндели до 20 000 об/мин;
- Идеален для высокоскоростной обработки и изготовления пресс-форм;
Технические характеристики:
МОДЕЛЬ |
VC360 |
VC560 |
VC860S |
VC1160S |
VC1460S |
Ход по оси X, мм |
360 |
560 |
860 |
1160 |
1460 |
Ход по оси Y, мм |
310 |
410 |
610*/660 |
Ход по оси Z, мм |
310 |
410 |
510 |
Быстрое перемещение по осям X, Y, Z, м/мин |
48/48/48 |
40/40/40 |
Размер стола, мм |
450 х 310 |
650 x 410 |
1020 x 610 |
1320 x 610 |
1620 x 610 |
Максимальная нагрузка на стол, кг |
125 |
300 |
500 |
800 |
Т-образные пазы, мм |
14х100х3 |
14 x125 x3 |
18x125x5 |
ШПИНДЕЛЬ |
Максимальная скорость вращения шпинделя, [HSK - опция], об/мин |
15 000 SK40
30 000 HSK40
|
12 000 /15 000 SK40 – 20 000 HSK63 |
Мощность Siemens S6(40%)/S1, [HSK - опция], кВт |
15 000 : 6/3,7
30 000 : 11,5/10
|
12 000 : 11/7,5
15 000 : 11/7,5
20 000 : 35
|
12 000: 27/18,5
15 000 : 11/7,5 (16,5/11)
20 000: 35
|
Максимальный момент Siemens S6(40%)/S1, [HSK - опция], Нм |
15 000 : 34/24
30 000 : 6,2/5,4
|
12 000 : 70/48
15 000 : 70/48
20 000 : 70
|
12 000: 180/117
15 000 : 70/48 (105/70)
20 000: 70
|
Мощность Fanuc S6(40%)/S1, [HSK - опция], кВт |
15 000 : 5,5/3,7
30 000 : 11,5/10
|
12 000 : 11/7,5
15 000 : 11/7,5
20 000 : 35
|
12 000: 22/15
15 000 : 22/15
20 000: 35
|
Максимальный момент Fanuc S6(40%)/S1, [HSK - опция], Нм |
15 000 : 35/23
30 000 : 6,2/5,4
|
12 000 : 70/47
15 000 : 70/47
20 000 : 70
|
12 000: 150/105
15 000 : 70/48 (105/70)
20 000: 70
|
УСТРОЙСТВО СМЕНЫ ИНСТРУМЕНТА |
Число инструментов |
24 |
40 |
Максимальный диаметр инструмента, мм |
77 |
Максимальная длина инструмента, мм |
100 |
200 |
250 |
Максимальный вес инструмента, кг |
4 |
5 |
8 |
Время смены инструмента, сек. |
1,5 |
Двухрычажная система смены инструмента |
стандарт |
ОБЩИЕ ДАННЫЕ |
Требуемое давление, бар |
6 |
Потребляемая мощность, [HSK], kVa |
15 kVA, [20kVA] |
30 kVA, [40kVA] |
40kVA |
400V/+5%-10%/50+60Hz |
Масса, кг |
3000 |
5300 |
7900 |
8500 |
Занимаемая площадь (Д х Ш ) |
2324х2322 |
2950х2900 |
3010х2855 |
3465х2950 |
4150х3010 |
