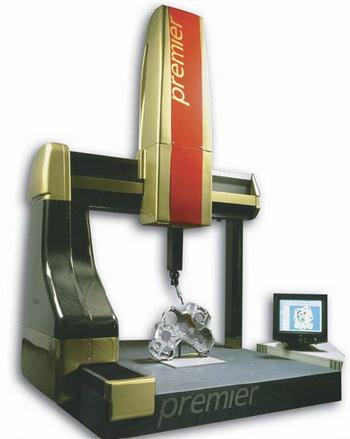

Модель Premier


Компания IMS (Великобритания) представляет новую серию трехкоординатных измерительных машин Premier. При разработке этих машин используются самые современные технологии, применяющиеся для создания космических аппаратов и болидов Формулы 1. Это первая в мире КИМ, в которой все наиболее ответственные элементы конструкции, такие как мостовая балка, направляющая по оси Y, мостовая опора и колонна Z изготовлены из композитного материала углепластика.

КИМ этой серии позволяют проводить измерения деталей массой до 1,5 т. Рабочие перемещения (в зависимости от модели): продольные до 6000 мм, поперечные до 3000 мм, максимальный вертикальный ход колонны 2000 мм. Главное отличие данной модели заключается в том, что основные движущиеся элементы выполнены из композитного материала изготовленного на основе карбонового волокна. Этот материал ранее применялся в аэрокосмической отрасли и при изготовлении болидов Формулы 1. Применение композитных материалов позволяет существенно облегчить конструкцию и снизить влияние температурных деформаций. Использование высокотехнологичных материалов обеспечивает существенное ускорение процесса измерения без снижения точности получаемых результатов. В КИМ серии Premier применяются высокоточные, аэростатические направляющие, установленные на всех координатных осях.

Большинство других фирм используют в конструкции своих КИМ различные материалы, например, сталь для опор, керамику для моста и колонны по оси Z. Значительные отличия в физических свойствах этих материалов друг от друга (например, в коэффициенте теплового расширения), отрицательно влияют на точность измерений. Для компенсации этого приходится использовать дополнительные датчики, следящие за температурой различных узлов машины и изменением их размеров. Полученные от датчиков данные надо обработать и ввести поправку на измерения. Всё это приводит к усложнению конструкции и системы управления, увеличивает стоимость измерительной машины, и приводит к ужесточению и без того строгих требований к помещению.

Машины серии Premier изготовлены из одного материала и практически исключают погрешности такого рода.
Углепластик - идеальный материал для использования в метрологии.

По сравнению, например, с алюминием углепластик имеет в 14 раз больше предел прочности при растяжении, в 19 раз меньше коэффициент теплового расширения, в 5 раз больше модуль упругости, и при этом его удельный вес почти в два раза меньше.



Основные технические характеристики KИМ серии Premier

Модель Рабочая зона, мм Точность измерения, мкм Максимальная масса изделия*, кг
X Y Z по ISO10360-2
PREMIER 1000 1000 1000 800 2,5+L/250 750
1000 1250 800 2,6+L/250 750
1000 1500 800 2,7+L/250 900
1000 1000 1000 3,0+L/250 750
1000 1250 1000 3,1+L/250 750
1000 1500 1000 3,2+L/250 900
PREMIER 1250 1250 1250 800 2,8+L/250 750
1250 1500 800 2,9+L/250 900
1250 2000 800 3,1+L/250 1100
1250 3000 800 3,3+L/250 1500
1250 1250 1000 3,8+L/250 750
1250 1500 1000 3,9+L/250 900
1250 2000 1000 4,1+L/250 1100
1250 3000 1000 4,3+L/250 1500
PREMIER 1500 1500 1500 800 3,3+L/250 900
1500 2000 800 3,5+L/250 1100
1500 3000 800 3,7+L/250 1500
1500 1500 1000 4,2+L/250 900
1500 2000 1000 4,4+L/250 1100
1500 3000 1000 4,6+L/250 1500
1500 1500 1200 5,1+L/250 900
1500 2000 1200 5,3+L/250 1100
1500 3000 1200 5,5+L/250 1500



Спецификация KИМ серии Premier

Разрешение, мм 0,0001
Рабочая поверхность стола Гранитная с резьбовыми втулками М6
Максимальная скорость перемещения, мм/сек 600 (по каждой оси)
  1039 (по трем осям)
Максимальная скорость перемещения при измерении, мм/сек 20 (по каждой оси )
Максимальное ускорение, мм/сек2 1500 (по каждой оси)
  2598 (по трем осям)
Максимальное ускорение при измерении, мм/сек2 200 (по каждой оси )
Электропотребление 110 или 220 В 50/60 Hz
Мощьность 750 Вт
Потребление воздуха 12 л/мин
Температура окружающей среды от +10°С до +40°С
Влажность от 40% до 80%, без конденсации



Рекомендуемые условия для работы КИМ PREMER для высокоточных измерений

Скорость перемещения, мм/сек 150
Скорость измерения, мм/сек 5
Ускорение перемещения, мм/сек2 500
Ускорение при измерении, мм/сек2 50
Режим непрерывного движения Выключен
Температура окружающей среды 20°С ±6%
Максимальное колебание температуры 0,5°С/ч
Температурный градиент 1°С ( в пределах всего размера КИМ)
Влажность 80%
