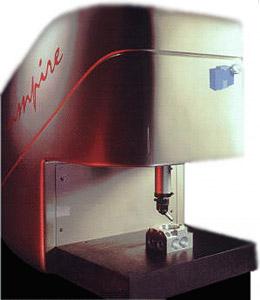

КИМ Umpire спроектирована и изготовлена по строгим стандартам с использованием технологий, подобных тем, что заложены в основе современных обрабатывающих центров.
Простота конструкции и применение небольшого числа оригинальных деталей является залогом стабильности и надежности Umpire. Возможность загрязнения деталей и механизмов Umpire в цеховых условиях сведена к минимуму, так как она полностью защищена специальным кожухом. Отсутствуют выступающие движущиеся детали и гофрированные соединения.
Сочетание углепластика и алюминия в элементах конструкции делает их особо прочными и легкими, что положительно влияет на скорость работы и мобильность машины. Новая система управления на базе современных 32-битных процессоров эффективно снижает время измерений за счет оптимизации траекторий перемещения щупа. Наряду с применением новых материалов и приводов, это обеспечивает высокую скорость и ускорение перемещения траверсы на всей рабочей области.
В последнее время большое распространение получил контроль изделий по CAD-моделям. Зачастую это является достаточно сложной задачей, однако программное обеспечение Virtual DMIS вместе с КИМ Umpire упрощают и ускоряют этот этап производства.
Самая компактная модель в линейке поставляемых КИМ. Максимальная масса измеряемой детали до 250 кг. Максимальные рабочие перемещения: продольные до 500 мм, поперечные до 500 мм, максимальный ход колонны составляет 400 мм. Также имеется возможность изготовления машины с расширен0 ным (до 750 мм) перемещением по оси X. При этом масса самой машины не превышает 280 кг, модель имеет полностью закрытую конструкцию траверсы, что предотвращает попадание загрязнений в механизмы подачи и датчики перемещений. В механизмах осевых перемещений используются шариковые винтовые пары и двигатели постоянного тока, жесткие направляющие скольжения, поэтому данная машина не требует подключения к воздушной магистрали. Данная КИМ идеальна для небольших цехов и механических участков опытных производств.
Основные технические характеристики KИМ серии Umpire
Модель |
Рабочая зона, мм |
Точность измерения, мкм |
Максимальная масса изделия*, кг |
Масса КИМ, кг |
X |
Y |
Z |
по ISO10360-2 |
UMPIRE 350 |
350 |
350 |
300 |
3,3+L/250 |
200 |
220 |
UMPIRE 500 |
500 |
500 |
400 |
4,2+L/250 |
200 |
310 |
Спецификация KИМ серии Umpire
Разрешение, мм |
0,0001 |
Рабочая поверхность стола |
Гранитная с резьбовыми втулками М6 |
Максимальная скорость перемещения, мм/сек |
250 (по каждой оси) |
Максимальное ускорение, мм/сек2 |
1 (по каждой оси) |
Электропотребление |
110 или 220 В 50/60 Hz |
Мощность |
500 Вт |
Потребление воздуха |
12 л/мин |
Температура окружающей среды |
от +10°С до +40°С |
Влажность |
от 40% до 80%, без конденсации |
