Экономичные большие портальные обрабатывающие центры, изготавливаемые в соответствии с требованиями заказчика

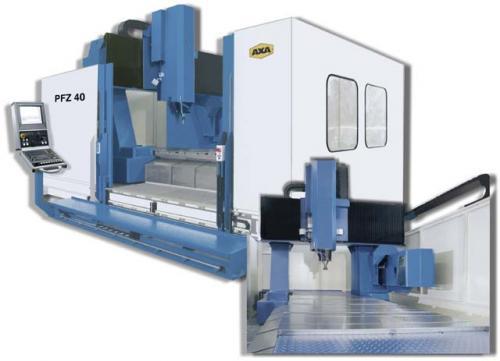

Вертикальные портальные обрабатывающие центры PFZ 40 и PFZ 50.
Портальный фрезерный центр PFZ с фиксированным рабочим шпинделем доступен в конструктивном исполнении SK40 (модель PFZ 40) для обычной обработки и в более мощном исполнении SK50 (модель PFZ 50). Перемещение портала PFZ осуществляется с помощью собственного привода и измерительной системы по оси Х. В качестве направляющей системы используется надежные, регулируемые и антивибрационные направляющие скольжения.
Портальные обрабатывающие центры оборудованы мощными, высокодинамичными приводами и прямыми, линейными измерительными системами для обеспечения очень высокой точности обработки деталей. По оси Х, сбоку от портала находится автоматическое устройство смены инструмента с двойным грейфером, обеспечивающим небольшое время смены инструмента. Для обеспечения обработки в горизонтальной плоскости станки оснащены угловыми сверлильными и фрезерными головками, смена которых осуществляется автоматически с помощью загрузочно-разгрузочной станции, расположенной на станке.
Модель PFZ 50 с помощью главного шпинделя, развивающего мощность до 57 кВт и момент до 540 Нм, позволяет обрабатывать большие детали из тяжелых металлов, например, в производстве инструментов и пресс-форм.
Универсальные портальные обрабатывающие центры UPFZ 40 и UPFZ 50.
Универсальные портальные обрабатывающие центры (UPFZ) оборудованы 2-х координатным, поворотным шпиндельным узлом. Это позволяет обрабатывать детали со всех четырех сторон и под любыми углами.
Благодаря конструкции этого шпиндельного узла в отличие, например, от вильчатой шпиндельной головки, в данном случае полный ход по оси Z доступен как в вертикальном, так и горизонтальном положении шпинделя. Поворотные оси могут быть зафиксированы без подъема. Мелкомодульное плоскозубое соединение гарантирует высочайшую точность и безопасную передачу усилий.
Подобно станкам PFZ, обрабатывающие центры UPFZ также доступны в конструктивном исполнении SK40 (UPFZ 40) для обычной обработки и в более мощном исполнении SK50 (UPFZ 50).
В то время как направляющие на UPFZ 40 расположены перпендикулярно, портал UPFZ 50 сконструирован как наклонная платформа для увеличения жесткости станка и установки большой поворотной головки. Цельная конструкция с направляющими, выполненными из высококачественного литейного чугуна, образует прочную, антивибрационную раму станка и, в то же время, имеет достаточно большое пространство для адаптации к различным задачам заказчика.
Решения в соответствии с требованиями заказчика.
Большие и тяжелые детали, например, колонны станков, закатываются без их подъема непосредственно в рабочее пространство станка в этой, т.н. конструкции без стола, и обрабатываются здесь же с 5-ти сторон. Обрабатываемые детали зажимаются прижимными балками, надежно прикрепленными к полу. Для удаления СОЖ выполнены специальные подземные каналы.
Для обработки кольцевых профилей, которые, например, необходимы при производстве больших роликовых подшипников, станок UPFZ оборудован поворотным столом, управляемым от системы ЧПУ с гидравлическим зажимом, а также зажимным патроном вместо стационарного стола.
С помощью универсального поворотного шпинделя, сверлильные и фрезерные работы могут выполняться снаружи по вертикали и по горизонтали, а также при промежуточных угловых положениях. Шпиндель может входить внутрь кольца для обработки изнутри. Для специальных колец с маленькими отверстиями используются угловые головки.
Столы-спутники снижают время подготовки за счет трудоемких операций зажима и наладки. При этом базовая конфигурация станка расширена за счет двух станций загрузки/разгрузки. В этом случае стол станка состоит из двух паллет, одна из которых перемещается к станку и фиксируется в позиции обработки. В время обработки выполняется настройка второй паллеты.
В случае шумного резания, станок может быть оснащён кожухом, защищающим от шума, вместо использования обычной защиты по периметру.
