Компактные обрабатывающие центры серии VPC

Мощные обрабатывающие центры портального типа в компактном исполнении

Компактные обрабатывающие центры для 5-ти сторонней обработки серии VPC.

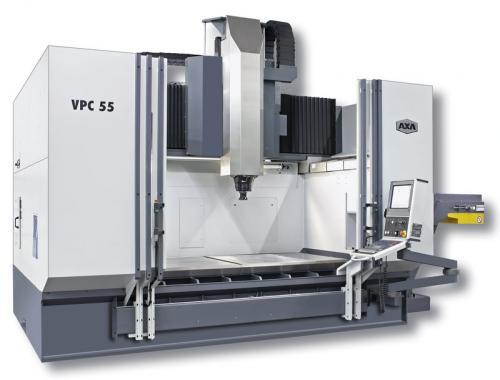

VPC 40/50 и VPC 45/55 - Вертикальный обрабатывающий портальный центр VPC доступен в компактном конструктивном исполнении SK40 (модель VPC 40/50) и в конфигурации SK50 (модель VPC 50/55). Мощная и компактная портальная конструкция с верхним расположением привода портала обеспечивает также большие диапазоны ходов по оси Y, сохраняя высокую жесткость при операциях резания.

Перегородка, которая может быть установлена в середине стола, делит рабочее пространство на две зоны с независимой загрузкой деталей – маятниковый режим. Станок имеет легкодоступную рабочую зону, которая позволяет обрабатывать детали большого размера по отдельности, или при множестве установок.

Станки VPC имеют надежные направляющие, обеспечивающие высокую эффективность резания и сохранение точности в течение длительного времени. Современные материалы, обеспечивающие скольжение соответствующих узлов, допускают высокие скорости их перемещения – до 30 м/мин. Для обеспечения высокой точности обработки уже стандартное исполнение станков содержит линейные системы прямого измерения.

Устройство смены инструмента полностью отделено от рабочей зоны для обеспечения большего пространства для обработки, а рационально организованный доступ к устройству смены инструмента осуществляется в задней части станка.
VPC 40/50 реализуют диапазон хода по оси Z до 600 мм. VPC 45 и 55 обеспечивают ход по оси Z до 800 мм, благодаря усиленной станине станка.

VPC 40/50U и VPC 45/55U - Универсальные портальные обрабатывающие центры

VPC-U доступны в конструктивных исполнениях SK40 и SK50, которые позволяют обрабатывать детали с 5-ти сторон с помощью поворотного стола с управлением от системы ЧПУ и 1 осевой поворотной головки.

Встроенный поворотный стол RTA-5S с управлением от системы ЧПУ оборудован системой прямого измерения и планшайбой размером 1100 х 1100 мм и позволяет выполнять зажим больших деталей.

Для зажима деталей с большими поверхностями или длинных деталей имеется стационарный зажимной стол размером 1100 х 1100 мм, расположенный слева вблизи поворотного стола. Этот стол примерно на 150 мм глубже поворотного стола, но он может быть поднят на уровень поворотного стола.

Модели VPC 40/50 U имеют ход по оси Z до 700 мм. VPC 45 U и VPC 55 U обеспечивают ход по оси Z до 900 мм. Дополнительно VPC 45/55 U могут быть оборудованы поворотным столом RTA6 для обработки деталей массой до 3500 кг.
благодаря усиленной станине станка.

Шпиндель поворачивается с помощью 1 осевой поворотной головки вокруг оси Y на угол 90° (по вертикали / по горизонтали).

Поворотная головка моделей VPC 45/55 U может быть оборудована, в качестве альтернативы, приспособлением для ее фиксации с помощью мелкомодульного плоскозубого соединения и зажима при повороте на очень малые углы, а также дополнительно для интерполирования по этой оси для реальной 5-ти координатной обработки.

Станки VPC оборудованы системой ЧПУ iTNC530 компании Heidenhain и приводами с цифровым управлением. В качестве альтернативы может быть установлена система ЧПУ Siemens 840 D. Для этих станков доступен широкий диапазон дополнительный приспособлений и опций, в частности, конвейер для удаления стружки, подача СОЖ через инструмент, полная система ограждения станков, поворотные столы, измерительный щуп, пульт дистанционного управления, освещение зоны обработки и т.п.
